SE O SOM QUER ABAFAR - SAIBA POR ONDE COMEÇAR!

ACÚSTICA - Torne o seu espaço num local de conforto e relaxamento.

Falar de ACÚSTICA é falar de conforto invisível e de bem estar, mas o que significa “conforto”?

O conforto é definido como “condições materiais que proporcionam bem-estar ou comodidade” [i] assim, podemos dizer que a utilização de materiais fabricados para este efeito oferecem uma melhoria das condições em que uma pessoa se encontra.

Hoje em dia, e especialmente para quem vive em meios urbanos, o isolamento acústico da habitação é essencial para que nos sintamos confortáveis em casa. Não só dormimos em casa como trabalhamos em casa, vivemos em casa, merecemos o nosso descanso. Um correto isolamento acústico protege o seu lar dos ruídos do exterior (e entre divisões da mesma casa), ao mesmo tempo que impede que o som do interior passe para fora.

Trate-se de uma obra nova, reabilitação ou upgrade a um espaço profissional e/ou pedagógico (estudantes, músicos, youtubers, entre outros), a condição Acústica em que trabalham, é fundamental.

"Por exemplo, quanto à adequação acústica das salas para ensino de música, destacam-se duas preocupações:

a) isolamento acústico em relação aos ruídos externos;

b) tratamento acústico adequado do interior dessas salas". [ii]

No OBRAS360 temos várias soluções acústicas em gama, por exemplo, para estúdios.

Um som é uma onda que se propaga através de meios materiais, sejam sólidos, líquidos ou gasosos. É caracterizado por:

- A frequência, medida em Hertz (Hz), que determina se o som é agudo ou grave;

- A amplitude, medida em decibéis (dB), que determina se o som é forte ou fraco.

"O ouvido humano é capaz de captar frequências entre os 20 e os 20.000 Hz, mas só os ouvimos se o som for suficientemente intenso". [iii]

O que são Baixas, Médias e Altas Frequências? Alguns exemplos:

Baixa Frequência: Música alta de uma discoteca.

Média Frequência: Som da TV, ruido motor carro, voz humana.

Alta Frequência: Um grito, um bebé a chorar.

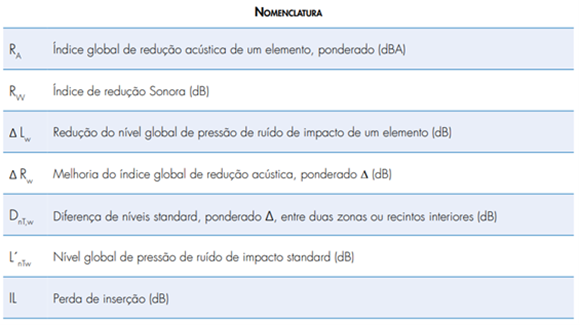

Como interpretar uma Ficha técnica referente ao valor de isolamento acústico?

Rw: Ruído Aéreo.

Lw: Ruído de Impacto.

Dw: Valor global do isolamento feito numa determinada área (ex: pavimento, teto, parede).

:Diferencial de isolamento entre o valor que tinha antes e depois de colocar determinado isolamento.

SABIA QUE?

Por cada 10dB reduzidos, o ouvido humano entende uma redução para metade em relação ao ruido inicial percecionado?

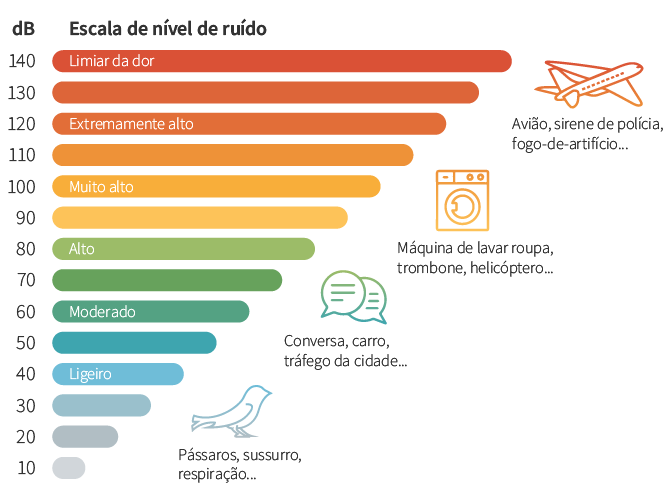

Escala de decibéis:

[iv]

Que tipos de ruído existem?

O segredo para um isolamento acústico eficiente é a correta identificação do tipo de ruído, o que permitirá escolher a solução ideal.

Para isso, é necessário conhecer os diferentes tipos de ruído:

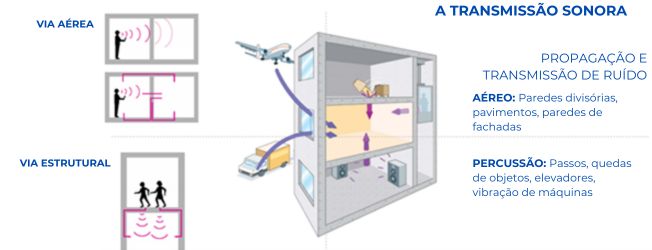

Ruído aéreo, como carros, aviões e vozes. Propaga-se pelo ar e requer o isolamento das paredes, portas e janelas;

Ruído de Percussão (também chamado de estrutural), como o som de pessoas a caminhar, solas de sapatos a bater no piso de cima. Propaga-se através da estrutura do edifício e requer o isolamento das paredes e, principalmente, do pavimento.

[v]

DICAS:

A utilização de elementos decorativos como tecidos nas cortinas, tapetes e almofadas contribuem para minimizar o barulho (ruído aéreo) dentro de casa, uma vez que são materiais com grande capacidade de absorção de ruído.

QUER ISOLAR E NÃO SABE POR ONDE COMEÇAR?

APRESENTAMOS ALGUMAS SOLUÇÕES:

PAVIMENTOS

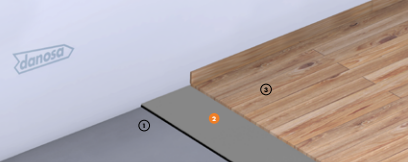

REABILITAÇÃO BÁSICA DE PAVIMENTO EM MADEIRA

1 - Pavimento existente

2 - Colocar por cima CONFORDAN (3 mm) ou CONFORDAN ECO (2,5mm)

3 - Colocar pavimento de madeira

- CONFORDAN ECO: Melhoria do ruído de impacto ΔLw = 17 dB.

- CONFORDAN: Melhoria do ruído de impacto ΔLw = 18 dB.

* Espessura total: 2,5 mm.

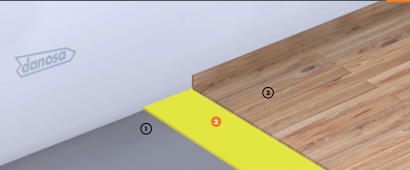

REABILITAÇÃO DE PAVIMENTO EM MADEIRA CONFORT

1- Pavimento existente

2- Colocar por cima IMPACTODAN BT

3- Colocar pavimento de madeira

- IMPACTODAN BT: Melhoria do ruído de impacto ΔLw = 20 dB.

* Espessura total: 3 mm

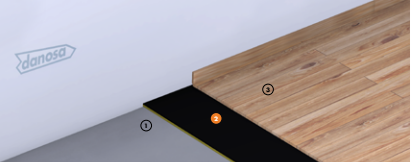

REABILITAÇÃO DE PAVIMENTO EM MADEIRA ALTAS PRESTAÇÕES

1- Pavimento existente

2- Colocar por cima FONODAN 900

3- Colocar pavimento de madeira

- FONODAN 900: Melhoria do ruído de impacto ΔLw > 22dB.

Melhoria do ruído de aéreo ΔRw > 2dB.

* Espessura total: 4,5 mm

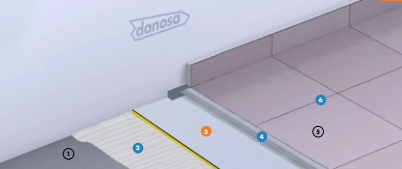

REABILITAÇÃO DE PAVIMENTO FLUTUANTE BÁSICO COM ACABAMENTO CERÂMICO

1- Pavimento existente

2- Adesivo cimentício Keraflex XX

3- Colocar por cima FONODAN 900 HS

4- Adesivo cimentício Utralite S2

5- Pavimento cerâmico

6- Argamassa para juntas Ultracolor Plus

- FONODAN 900 HS + KERAFLEX XX + ULTRALITE S2 + ULTRACOLOR PLUS:

Melhoria do ruído de impacto ΔLw = 23dB.

Melhoria do ruído de aéreo ΔRw > 2dB.

* Espessura total: 1,5 cm

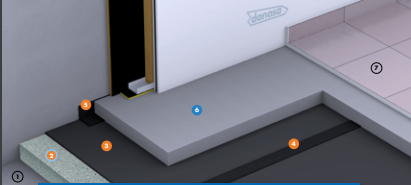

REABILITAÇÃO DE PAVIMENTO LOCAIS MUITO RUIDOSOS

1- Pavimento existente

2- AGLOMEX 60FR 40

3- Colocar por cima REDSON BLACK 10

4- Colocar nas uniões de Redson Black FITA SOBREPOSIÇÃO

5- Separar acusticamente o pavimento da parede com DESSOLIDARIZADOR PERIMETRAL

6- Argamassa Autonivelante Argoniv 420 Élite Girs

7- Pavimento cerâmico

- AGLOMEX 60FR 40 + REDSON BLACK 10 + FITA SOBREPOSIÇÃO + DESSOLIDARIZADOR PERIMETRAL + FITA SOBREPOSIÇAO + AUTO NIVELANTE ARGONIV 420 ÉLITE GRIS:

Melhoria do ruído de impacto ΔLw = 36dB.

* Espessura total: 10 cm

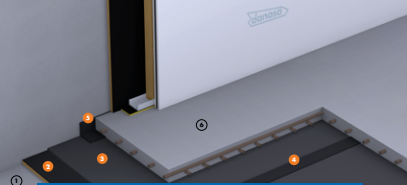

ISOLAMENTO ACÚSTICO PAVIMENTOS EM SALAS MÁQUINAS

1- Lage

2- Aplicar SONODAN PLUS AUTOADESIVO

3- Aplicação de isolamento ruÍdo Impacto REDSON BLACK 10

4- Entre juntas do Redson Black aplicar Fita sobreposição

5- Dessolidarizar a parede do pavimento com Dessolidarizador Perimetral

6- Acabamento final

- SONODAN PLUS AUTOADESIVO + DESSOLIDARIZADOR PERIMETRAL + REDSON BLACK 10 + FITA SOBREPOSIÇÃO:

Melhoria do ruído aéreo ΔRw > 10dBA.

Melhoria do ruído impacto ΔLw > 38dBA.

* Espessura total: 9 cm

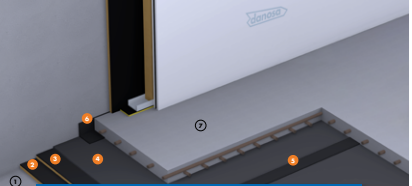

ISOLAMENTO ACÚSTICO DE ALTAS PRESTAÇÓES EM SALAS MÁQUINAS

1- Lage

2/3- Aplicar 2 camadas de ACUSTIDAN 16/4

4- Aplicação de isolamento ruÍdo Impacto REDSON BLACK 10

5- Entre juntas do Redson Black aplicar Fita sobreposição

6- Dessolidarizar a parede do pavimento com Dessolidarizador Perimetral

7- Acabamento final

- ACUSTIDAN 16/4 + DESSOLIDARIZADOR PERIMETRAL + REDSON BLACK 10 + FITA SOBREPOSIÇÃO:

Melhoria do ruído aéreo ΔRw > 13dBA.

Melhoria do ruído impacto ΔLw > 33dBA.

* Espessura total: 9 cm

DIVISÓRIAS

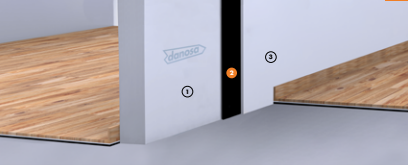

REABILITAÇÃO DIRETA BÁSICA DE DIVISÓRIAS SEM CAIXA DE AR

1- Divisória

2- Colar diretamente na parede existente MAD 6 AUTO ADESIVA

3- Colocar Placa Gesso Cartonado 13 mm

- MAD 6 AUTO ADESIVA: Melhoria do ruído aéreo ΔRw > 5dB.

* Espessura total: 1,8 cm

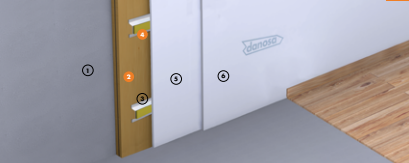

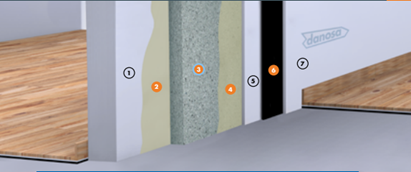

REABILITAÇÃO DIRETA CONFORT DE DIVISÓRIAS

1- Parede existente

2- Colocar DANOFON

3- Perfil Omega para gesso cartonado

4- Colocar FONODAN 50

5/6- Colocar 2 Placas Gesso Cartonado 13 mm

- DANOFON + FONODAN 50: Melhoria do ruído aéreo ΔRw > 10dBA.

* Espessura total: 6,5 cm

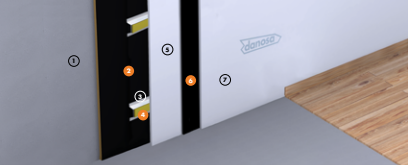

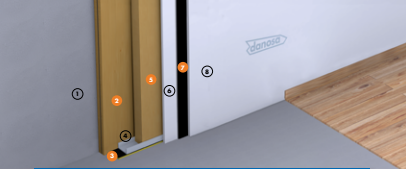

REABILITAÇÃO DIRETA DE DIVISÓRIAS ALTAS PRESTAÇÕES COM CAIXA DE AR

1- Divisória existente

2- Colocar ACUSTIDAN 16/4

3- Estrutura de Gesso Cartonado p/ criar caixa de ar entre a parede já existente e a nova

4- Colocar FONODAN 50

5- Placa Gesso Cartonado 13 mm

6- Colocar MAD4

7- Placa Gesso Cartonado 13 mm

- ACUSTIDAN 16/4 + MAD4 + FONODAN 50: Melhoria do ruído aéreo ΔRw> 9dB.

* Espessura total: 5,9 cm

REABILITAÇÃO BÁSICA DE DIVISÓRIAS COM CAIXA DE AR

1- Divisória existente

2- Lã de Rocha com isolamento acústico PN 70

3- Colocar FONODAN 50

4- Estrutura de Gesso Cartonado p/ criar caixa de ar entre a parede já existente e a nova

5- Placa Gesso Cartonado 13 mm

6- Colocar MAD 6 AUTO ADESIVA

7- Placa Gesso Cartonado 13 mm

- LÃ DE ROCHA + MAD6 AUTO ADESIVA + FONODAN 50: Melhoria do ruído aéreo ΔRw > 21dB.

* Espessura total: 8,9 cm

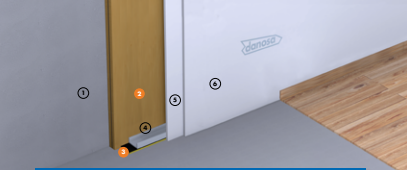

REABILITAÇÃO CONFORT DE DIVISÓRIAS COM CAIXA DE AR

1- Divisória existente

2- Colocar DANOFON

3- Colocar FONODAN 50

4- Estrutura de Gesso Cartonado p/ criar caixa de ar entre a parede já existente e a nova

5- Placa Gesso Cartonado 13 mm

6- Placa Gesso Cartonado 13 mm

- DANOFON + FONODAN 50: Melhoria do ruído aéreo ΔRw > 22dB.

* Espessura total: 10,7 cm

REABILITAÇÃO DE DIVISÓRIAS DE ALTAS PRESTAÇÕES COM CAIXA DE AR

1- Divisória existente

2- Colocar DANOFON

3- Colocar FONODAN 50

4- Estrutura de Gesso Cartonado p/ criar caixa de ar entre a parede já existente e a nova

5- Lã de Rocha com isolamento acústico PN 70

6- Placa Gesso Cartonado 13 mm

7- Colocar MAD 4 AUTO ADESIVA

8- Placa Gesso Cartonado 13 mm

- DANOFON + MAD 4 AUTO ADESIVA + FONODAN 50: Melhoria do ruído aéreo ΔRw > 25dB.

* Espessura total: 10,9 cm

DIVISÓRIAS TERMOACUSTICAS

REABILITAÇÃO TERMOACÚSTICA DIRETA BÁSICA DE DIVISÓRIAS

1- Divisória existente

2- Adesivo de Contato ABSORDAN GLUE

3- Isolamento Termoacústico AGLOMEX 60 FR 40 MM

4- Adesivo de Contato ABSORDAN GLUE

5- Placa Gesso Cartonado 13 mm

- AGLOMEX 60FR 40 MM + ABSORDAN GLUE: Melhoria do ruído aéreo ΔRw > 14dB.

* Espessura total: 5,5 cm

REABILITAÇÃO TERMOACÚSTICA DIRETA CONFORT DE DIVISÓRIAS

1- Divisória existente

2- Adesivo de Contato ABSORDAN GLUE

3- Isolamento Termoacústico AGLOMEX 60 FR 40 MM

4- Adesivo de Contato ABSORDAN GLUE

5- Placa Gesso Cartonado 13 mm

6- Isolamento Acústico MAD 6

7- Placa Gesso Cartonado 13 mm

- AGLOMEX 60FR 40 MM + ABSORDAN GLUE + MAD6: Melhoria do ruído aéreo ΔRw > 19dB.

* Espessura total: 7 cm

TETOS

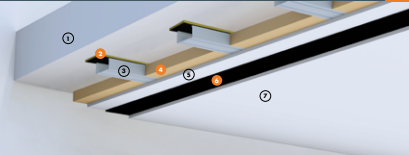

REABILITAÇÃO DIRETA EM TETOS COM ESPESSURA MINIMA

1- Estrutura de teto existente

2- Colocar FONODAN 50

3- Estrutura de Gesso Cartonado

4- Lã de Rocha com isolamento acústico PN 70

5- Placa Gesso Cartonado 13 mm

6- Colocar MAD 6

7- Placa Gesso Cartonado 13 mm

- MAD 6 + FONODAN 50: Melhoria do ruído aéreo

ΔRw > 12-7dB (estrutura teto 150kg a 350kg/m2).

ΔRw = 6dB (estrutura teto >350kg/m2).

* Espessura total: 5,5 cm

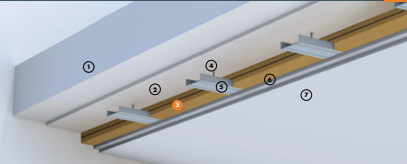

REABILITAÇÃO DIRETA EM TETOS CONFORT

1- Lage

2- Reboco

3- Colocar DANOFON

4- Fixação amortecedora

5- Estrutura de Gesso Cartonado

6- Placa Gesso Cartonado 13 mm

7- Placa Gesso Cartonado 13 mm

- DANOFON: Melhoria do ruído aéreo

ΔRw > 15-10dB (estrutura teto 150kg a 350kg/m2).

ΔRw = 9dB (estrutura teto >350kg/m2).

* Espessura total: 5,9 cm

TUBAGENS

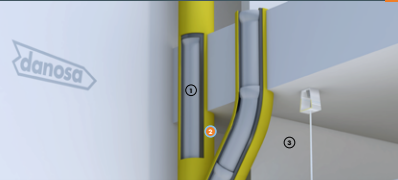

ISOLAMENTO TUBAGENS RESIDENCIAL

1- Tubagem existente

2- Colocar FONODAN BJ

3- Revestimento de um dos lados da parede

- FONODAN BJ: Melhoria do ruído IL > 18dB.

* Espessura total: 4,5 mm

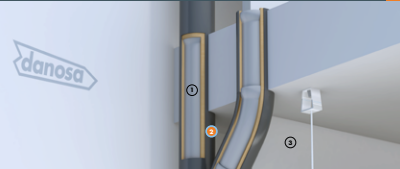

ISOLAMENTO TUBAGENS EM LOCAIS RUIDOSOS

1- Tubagem existente

2- Colocar ACUSTIDAN 16/4

3- Revestimento de um dos lados da parede

- ACUSTIDAN 16/4: Melhoria do ruído IL > 20dB.

* Espessura total: 2 cm

COBERTURAS

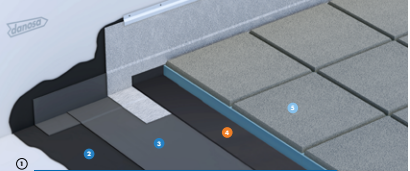

ISOLAMENTO ACÚSTICO DE COBERTURA PLANA TRANSITÁVEL

1- Suporte da cobertura existente

2- Barrar emulsão betuminosa TECSOL 1

3- Aplicar por cima Tela Betuminosa SBS ECOFLEX PY50

4- Aplicar isolamento acústico de ruído impacto REDSON BLACK 5

5- Acabamento com Lajeta Térmica TEXLOSA

- REDSON BLACK 5 + ECOFLEX PY50 + TEXLOSA + TECSOL1:

Melhoria do ruído aéreo ΔRW > 3dB.

Melhoria do ruído impacto ΔLw > 23dB.

* Espessura total: 8,5 cm

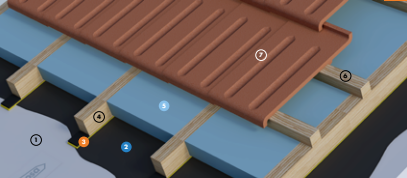

ISOLAMENTO ACÚSTICO DE COBERTURA INCLINADA SOBRE ESTRUTURA DE MADEIRA

1- Suporte da cobertura existente

2- Aplicar por cima Tela Betuminosa ECOFELX PY 40G

3- Colocar nas zonas onde vai levar o Ripado madeira FONODAN 50

4- Colocar a estrutura de madeira

5- Aplicar XPS ROOFTEC SL

6- Aplicar estrutura em madeira para fixação da telha

7- Colocação de Telha Plana

- ECOFLEX PY40G + FONODAN 50 + ROOFTEC SL: Melhoria do ruído impacto da chuva ΔLW = 14dB.

* Espessura total: 8,5 cm

CAIXAS ESTORES

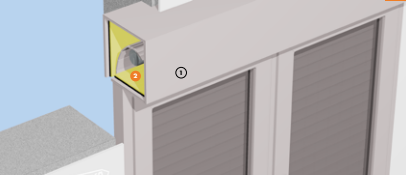

ISOLAMENTO ACÚSTICO DE CAIXAS DE ESTORES

1- Caixa de Estore existente

2- Aplicar no interior FONODAN 900

- FONODAN 900: Melhoria do ruído aéreo ΔRW > 4dB.

* Espessura total: 4,5 mm

CAIXAS DE ELEVADOR E SALAS MÁQUINAS

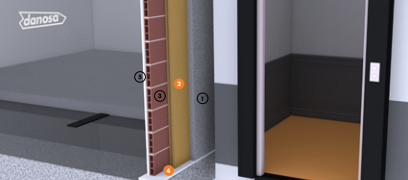

REABILITAÇÃO DIVISÓRIAS CAIXAS DE ELEVADOR E SALAS MÁQUINAS

1- Parede existente

2- Isolamento Acústico DANOFON

3- Tijolo Cerâmico

4- Dessolidarizador de Paredes

5- Reboco de Gesso

- DANOFON + DESSOLIDARIZADOR PAREDES: Melhoria do ruído aéreo ΔRW > 18dB.

* Espessura total: 8 cm

ESCADAS

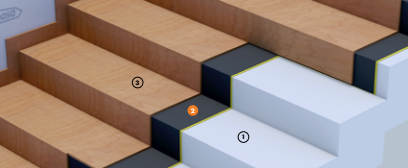

REABILITAÇÃO DE ESCADAS MADEIRA

1- Lage

2- Aplicar FONODAN 900

3- Aplicação de Pavimento de madeira

- FONODAN 900:

Melhoria do ruído aéreo ΔRw > 2dB.

Melhoria do ruído impacto ΔLw > 20dB.

* Espessura total: 4,5 mm

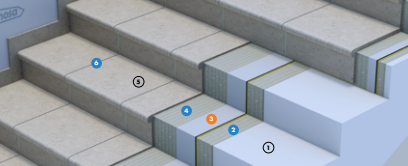

REABILITAÇÃO DE ESCADAS CERÂMICA

1- Lage

2- Argamassa de Colagem Keraflex XX

3- Aplicar Isolamento acústico FONODAN 900 HS

4- Argamassa de Colagem Kerabond Plus + Isolastic

5- Aplicação do pavimento cerâmico

6- Terminar com Argamassa para juntas Ultracolor Plus + Mapesil AC no perímetro dos degraus

- FONODAN 900 HS + KERAFLEX XX + KERABOND PLUS + ISOLASTIC + ULTRACOLOR PLUS + MAPESIL AC:

Melhoria do ruído aéreo ΔRw > 2dB.

Melhoria do ruído impacto ΔLw = 23dB.

* Espessura total: 2 cm

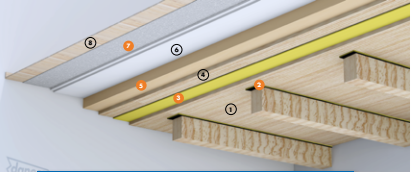

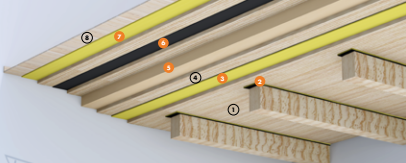

REABILITAÇÃO ENTRE PISOS DE MADEIRA

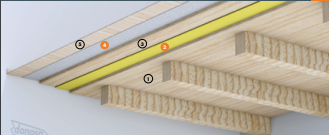

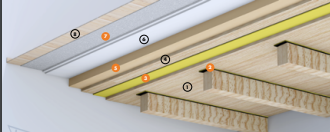

REABILITAÇÃO BÁSICA ENTREPISOS DE MADEIRA COM ESTRUTURA À VISTA

1- Pavimento existente

2- Isolamento acústico REDSON BLACK 10

3- Argamassa Autonivelante Argoniv 420 Élite Gris

4- Isolamento acústico CONFORDAN

5- Acabamento final

- REDSON BLACK 10 + CONFORDAN + AUTO NIVELANTE ARGONIV 420 ÉLITE:

DnT,w > 40dB.

L´nTw < 60dB.

* Espessura total: 5,3 cm

REABILITAÇÃO ENTREPISOS DE MADEIRA COM ESTRUTURA À VISTA ALTO RENDIMENTO

1- Estrutura e composto laminado de madeira

2- Isolamento acústico FONODAN 50

3- Isolamento acústico FONODAN 900

4- Laminado de madeira

5- Isolamento acústico Lã de Rocha PN 70

6- Isolamento acústico MAD6

7- Isolamento acústico IMPACTODAN BT

8- Acabamento final

- IMPACTODAN BT + MAD6 + FONODAN 50:

DnT,w > 55dB.

L´nTw < 43dB.

* Espessura total: 8,7 cm

REABILITAÇÃO ENTREPISOS DE MADEIRA COM ESTRUTURA À VISTA ALTO RENDIMENTO ESPESSURA REDUZIDA

1- Estrutura e composto laminado de madeira

2- Isolamento acústico FONODAN 50

3- Isolamento acústico FONODAN 900

4- Laminado de madeira

5- Isolamento acústico Lã de Rocha PN 70

6- Placa Gesso alta performance: Placa Gesso BA15 + Placa Gesso Acoustic

7- Isolamento acústico CONFORDAN ECO

8- Acabamento final

- CONFORDAN ECO + FONODAN 900 + FONODAN 50:

DnT,w > 53dB.

L´nTw < 43dB.

* Espessura total: 7 cm

REABILITAÇÃO ENTREPISOS DE MADEIRA COM ESPESSURA REDUZIDA

1- Pavimento existente

2- Isolamento acústico FONODAN 900

3- Painel madeira de composto laminado duplo

4- Isolamento acústico CONFORDAN

5- Acabamento final

- FONODAN 900 + CONFORDAN:

DnT,w > 35dB.

L´nTw < 65dB.

* Espessura total: 2,5 cm

INTERPRETAÇÃO DOS RESULTADOS ACÚSTICOS DAS SOLUÇÕES APRESENTADAS:

INTERPRETAÇÃO DOS RESULTADOS ACÚSTICOS

[vi]

CONHEÇA TODA A NOSSA GAMA

QUAL O OBJETIVO DESTE ARTIGO?

O objetivo deste Artigo é ajudar o leitor a compreender o funcionamento do isolamento acústico no âmbito das soluções construtivas.

Algumas soluções apresentam vários valores de isolamento para uma mesma solução, o que reflete que existe variação da melhoria do isolamento em função do isolamento inicial do elemento suporte. Da mesma forma, nunca falaremos apenas do valor de isolamento para um produto, uma vez que este se encontra dentro de uma solução construtiva e num elemento de suporte específico. Desta forma, a ACÚSTICA fala sempre dos valores de isolamento de uma solução.

Para concluir, é importante esclarecer que os produtos utilizados para soluções de isolamento acústico, não dispõem de normas UNE que os normalizem, pelo que não podem oferecer marcação CE ou Declaração de Desempenho. Em alguns casos, a justificação do cumprimento do Código Técnico estará associada aos Documentos de Idoneidade Técnica (DIT) acompanhados do correspondente relatório do Instituto Oficial.

*As espessuras totais indicadas em cada umas soluções construtivas indicadas neste artigo, são uma estimativa e não incluem: a base existente, Fonodan 50, nem o acabamento final.

*Os valores apresentados de isolamento acústico referem-se aos resultados obtidos dos respetivos ensaios laboratoriais efetuados com materiais Danosa.

Texto escrito por Elisabete Brito, Gestora de Produto em OBRAS360 by Sotecnisol.

Percurso profissional de 19 anos na área da Construção.

[i] In Manual REacústica Danosa

[ii] In Instituto Ciência Hoje

[iii] In Campo Auditivo Humano By Rémy Pujol

[iv] In Conceitos Gerais Acústica Soprema

[v] In Conceitos Isolamento Acústico Danosa

[vi] In Manual REacústica Danosa
